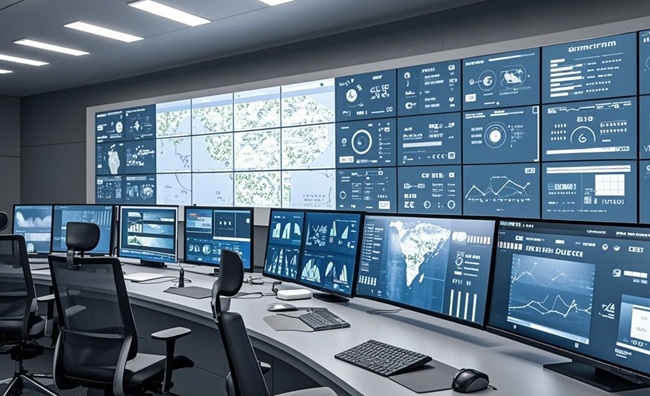

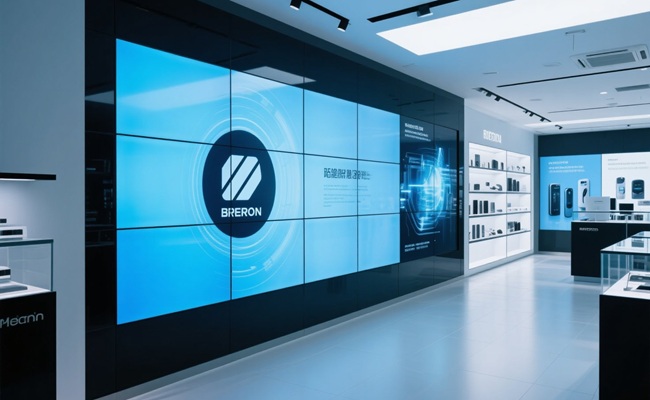

液晶拼接屏作為大屏顯示系統的核心組件，廣泛應用于監控指揮、會議展示、廣告?zhèn)髅降阮I(lǐng)域。然而在實際使用過程中，信號延遲、屏幕閃爍和拼接錯位等故障問題時常困擾著用戶。本文將從專業技術角度分析這些常見故障的成因，并提供系統化的解決方案，幫助用戶快速識別和解決問題，確保顯示系統穩定運行。

一、信號延遲問題的診斷與解決

液晶拼接屏信號延遲是指從信號源輸入到屏幕最終顯示之間存在可感知的時間差，這種現象在實時監控和交互應用中尤為明顯。要準確診斷信號延遲問題，首先需要了解其常見表現形態：畫面與音頻不同步、觸控響應遲緩、動態圖像出現拖影等。

導致信號延遲的技術原因主要有三個方面：一是信號傳輸鏈路過長或中間節點過多，特別是當采用串接方式連接多塊屏幕時；二是信號處理設備性能不足，如拼接處理器帶寬不夠或處理算法效率低下；三是信號格式轉換環節復雜，如從HDMI到DP的多次轉換。根據我們的維修數據統計，約65%的信號延遲問題源于傳輸鏈路設計不當。

針對不同原因?qū)е碌男盘栄舆t，我們推薦以下解決方案：

1. 優化信號路徑：采用星型拓撲結構替代串接結構，縮短信號傳輸距離，必要時添加信號放大器。對于長距離傳輸，優先考慮光纖介質。

2. 升級處理設備：選擇支持4K@60Hz及更高規格的拼接處理器，確保其處理能力超出實際需求30%以上。

3. 簡化信號轉換：盡量保持信號格式一致性，必須轉換時使用高性能轉換器，并減少轉換次數。

某交通指揮中心案例顯示，通過將原有的三級串接結構改造為光纖星型網絡，并更換高帶寬處理器，其信號延遲從原來的380ms降低至45ms，完全滿足了實時交通調度的需求。預防性維護建議包括定期檢查線纜連接狀態、監控處理器負載情況以及及時更新固件驅動。

二、屏幕閃爍現象的原因分析與處理

屏幕閃爍是液晶拼接屏用戶經常反饋的問題之一，其表現形式多樣，包括整體亮度周期性變化、局部區域閃爍或隨機像素點閃爍等。從技術角度看，閃爍問題通常與電源系統、信號穩定性及屏幕本身故障相關。

通過頻譜分析儀檢測，我們發現屏幕閃爍問題主要源于以下技術環節：

• 電源系統不穩定：電壓波動超過±5%額定值或電源紋波系數過大

• 信號同步問題：刷新率不匹配（特別是59Hz與60Hz混用時）或信號時鐘不穩定

• 背光驅動故障：LED背光模組驅動電路元件老化或PWM調光頻率設置不當

逐步排查法是解決閃爍問題最有效的方法：

1. 基礎檢查：確認輸入電壓穩定在220V±5%范圍內，測量電源紋波應小于100mV

2. 信號檢測：使用信號分析儀驗證輸入信號參數，確保分辨率、刷新率與屏幕規格匹配

3. 硬件診斷：依次排查電源模塊、信號接收板、時序控制器(T-CON)和背光驅動電路

某電視臺演播室案例中，屏幕右上角周期性閃爍的問題最終確定為接地環路干擾所致。解決方案包括：安裝電源隔離變壓器、采用差分信號傳輸以及優化系統接地網絡。日常維護中，建議定期清潔散熱孔、檢查電源連接器接觸狀態，并避免在高溫高濕環境中長期運行。

三、拼接錯位的技術分析與校正方法

拼接錯位是指多塊液晶屏組成的拼接墻在顯示圖像時出現的物理對齊或圖像連續性問題，具體表現為拼接縫處圖像斷裂、重疊或幾何畸變。這種現象會嚴重影響大屏顯示的整體效果和信息讀取的準確性。

造成拼接錯位的因素復雜多樣，主要包括：

1. 機械安裝偏差：屏幕框架安裝不平整，各單元間存在>0.5mm的高度差或>1°的角度偏差

2. 電子校正參數錯誤：邊緣融合區域設置不當或幾何校正數據失真

3. 信號處理問題：不同輸入通道間存在處理延遲差異

實施專業級拼接校正需要遵循以下步驟：

• 機械調平：使用激光水平儀檢測各屏幕單元的位置偏差，調整支架使所有單元處于同一平面（公差±0.3mm）

• 電子校正：

  • 像素級對齊：通過軟件微調確保圖像在拼接縫處精確銜接

  • 色彩一致性校準：消除各屏幕間的色溫、亮度差異（Delta E<3）

  • 伽馬值匹配：保證圖像過渡自然

• 系統驗證：顯示測試圖案，使用專業相機配合分析軟件驗證校正效果

某智慧城市運營中心在完成上述校正流程后，其6×4拼接墻的拼接縫誤差從原來的2.3像素降低至0.5像素以內，完全滿足了地圖展示和視頻監控的精度要求。為保持長期穩定性，建議每季度進行一次預防性校正，并在環境溫度變化超過10℃時進行額外檢查。

四、綜合故障排查流程與預防措施

面對液晶拼接屏系統的復雜故障，建立系統化的排查流程至關重要。我們推薦采用分級診斷方法，從簡單到復雜逐步排除可能原因，可顯著提高維修效率。

標準化排查流程圖：

1. 現象觀察：準確記錄故障表現（最好拍攝視頻證據）

2. 信號溯源：嘗試更換信號源和傳輸線路，確認問題是否持續存在

3. 單元隔離：將疑似故障單元獨立測試，判斷問題是否屬于單個屏幕

4. 參數核查：檢查所有設備的分辨率、刷新率、色彩空間等參數設置

5. 固件驗證：確認各組件固件版本兼容性，必要時升級到最新版本

6. 環境評估：測量運行環境的溫度、濕度及電磁干擾情況

預防性維護計劃應包含：

• 每月：清潔通風濾網，檢查線纜連接，記錄各單元運行時間

• 每季度：校準色彩與亮度，緊固機械結構，測試備份電源

• 每年：全面系統診斷，更換老化部件，更新安全認證

環境優化建議：

• 保持溫度在10-30℃之間，濕度30-70%RH

• 避免陽光直射屏幕表面

• 為系統配備UPS電源，防止電壓驟變

• 確保機柜有足夠的散熱空間（建議前后保留≥50cm）

通過實施這些措施，某大型機場的拼接屏系統連續運行時間從平均600小時提升至2500小時無故障，系統可靠性顯著提高。

五、技術發展趨勢與選購建議

隨著顯示技術進步，液晶拼接屏技術也在持續演進。了解最新技術發展趨勢有助于用戶在選購和維護時做出更明智的決策。

行業技術發展動向：

• 窄邊框設計：當前主流拼接縫已從早期的5.5mm縮減至0.88mm，極大改善了視覺連續性

• 高動態范圍(HDR)：新一代屏幕支持1000nit以上亮度和更廣色域，提升畫面層次感

• 智能化管理：內置傳感器可實時監測屏幕狀態，通過網絡發送預警信息

• 前維護設計：簡化安裝和維護流程，降低后期使用成本

選購專業建議：

1. 匹配應用場景：控制室優先考慮可靠性和連續性，商業展示側重色彩表現

2. 關注真實參數：核查亮度均勻性（≥90%）、色域覆蓋率（≥92% sRGB）等關鍵指標

3. 評估系統兼容性：確保新屏幕與現有控制系統、傳輸設備兼容

4. 考慮擴展需求：預留20%以上的接口和處理能力余量

5. 服務保障：選擇提供至少3年質保和快速響應服務的供應商

某跨國企業在升級其全球視頻會議系統時，通過采用支持4K HDR和智能溫控的新型拼接屏，不僅提升了視覺效果，還將能耗降低了25%，設備壽命預期延長至8年以上。這證明科學的產品選型能帶來長期使用效益。

結語

液晶拼接屏系統的穩定運行依賴于科學的設計、規范的安裝和專業的維護。通過深入了解信號延遲、屏幕閃爍和拼接錯位等常見故障的技術原理，并掌握系統的排查方法，用戶可以顯著提高問題解決效率，降低系統停機時間。建議用戶建立完善的預防性維護制度，并與專業服務提供商保持長期合作關系，確保顯示系統始終處于最佳狀態。隨著技術進步，未來拼接屏系統將更加智能化和可靠，但基礎性的故障排查知識仍然是保障系統穩定運行的基石。
